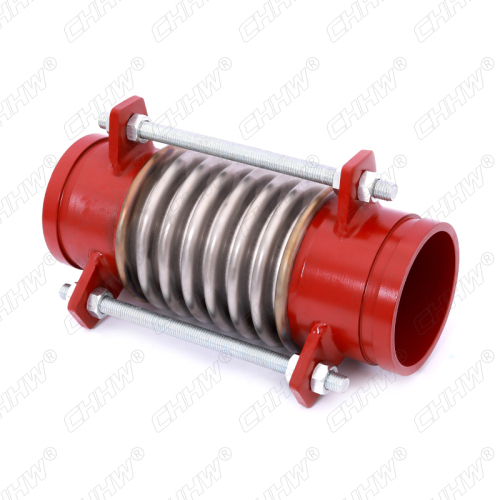

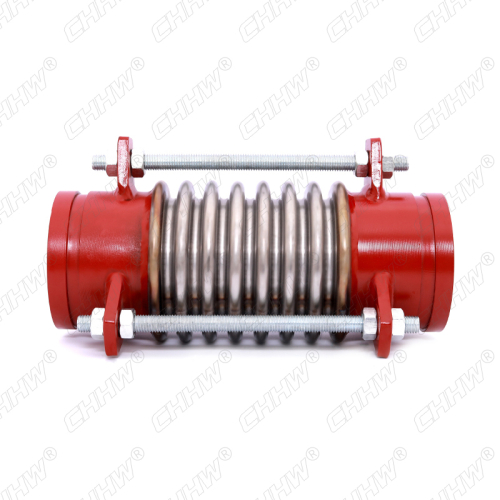

【產品別名】：溝槽式波紋管補償器(溝槽波紋管 溝槽膨脹節 波紋管伸縮節)

【產品規格】：DN32~1000mm

【產品認證】：出廠檢測

【工作壓力】：0.1~2.5Mpa

【工作溫度】：120℃

【生產周期】：3~7天

全國統一服務熱線：400-077-8988

產品概述

CHHW-華威生產的溝槽式波紋管補償器補償器習慣上也叫膨脹節，或伸縮節，由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成，屬于一種補償元件，在現代工業中用途廣泛。CHHW是的溝槽式波紋管補償器生產廠家，多年來秉承品質為上，致力于達到質量過硬的目標。

溝槽式波紋管補償器補償器習慣上也叫膨脹節，或伸縮節，由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成，屬于一種補償元件，在現代工業中用途廣泛。CHHW是的溝槽式波紋管補償器生產廠家，多年來秉承品質為上，致力于達到質量過硬的目標。

軸向復式波紋補償器性能-特點

吸收軸向運動（伸展和壓縮）。

軸向運動是波紋管的尺寸長度從其自由長度沿平行于其縱軸的方向的變化。

溝槽式波紋管連接，僅在被連接管道外表面用滾槽機擠壓出一個溝槽，而不破壞管道內壁結構，這是溝槽管件連接特有的技術特點。

管道原有的特性不受影響

溝槽式波紋管，僅在所連接的接管管槽，而不破壞管壁的厚度，這是溝槽連接波紋金屬軟管 波紋補償器工藝特有的技術有點。

溝槽式波紋管補償器-優點

安裝方便降低材料成本

法蘭連接金屬軟管需配對法蘭 、螺栓、密封墊片，安裝時間 。溝槽連接金屬軟管則沒有這些配件，大大降低了工程成本。

系統穩定性能良好，維修方便

溝槽式波紋管所具有   的柔性特點，使管路具有抗震動、抗收縮和膨脹的功能，與焊接和法蘭連接相比，管路系統的穩定性能增強，   適合溫度的變化，從而保護管道、閥門和設備，也減少管道應力對構件的破壞。

后期維護成本低廉

溝槽式波紋管用于溝槽管件連接操作簡單，所需要的操作空間變小，為日后的維修帶來了許多方便條件。當管道和閥門設備需要維修或   換時，只需松開兩片溝槽卡箍即可任一   換、轉動、修改一段管路。不需破壞周圍墻體，減少了維修時間和維修費用。

溝槽式波紋管的連接操作是非常簡易的，無需特殊的技能，普通工人經過簡單的培訓即可操作。這是因?yàn)楫a(chǎn)品已將大量的精細的技術部分以工廠化方式溶入到了產成品中。一處管件連接僅需幾分鐘時間，Zui大限度的簡化了現場操作的技術難度，節省工時，從而也穩定了工程質量，提高了工作效率

結構材質

溝槽式波紋管補償器

技術條件

適用溫度℃Applicable Temperature	-20℃~+80℃（特殊可達-40℃~+250℃）-20℃~+80℃(-40℃~+250℃ under special conditions)
適用介質Applicable Medium
	本產品適用于輸送海水，淡水，冷熱水，飲用水，生活污水，原油，燃油，潤滑油等溫度不高于250度的蒸汽和顆粒粉狀等介質。

規格參數

圖紙定制，按需生產，撥打400熱線，一對一工程對接。

適用管路

給水行業-補償器應用	火電工程-補償器應用	水泥廠-補償器應用	排水-補償器應用	水力發電-補償器應用
化工行業-補償器應用	消防-補償器應用	污水處理廠-補償器應用	石油開采-補償器應用	天然氣管道-補償器應用

施工細節

波紋管管坯下料     下料方法：剪板
    下料設備：剪板機，其特點是在3M長度內直線度誤差小于0.1mm，能充分保證薄壁焊接時需要的對接精度。

波紋管管坯縱縫焊
    焊接方法：自動氬弧焊，采用氬氣和氮?dú)饣旌蠚怏w保護焊。
    焊接設備：縱縫焊機2臺，焊機具有自動電弧跟蹤系統，自動送焊絲系統，焊接性能穩定，質量可靠。
    焊縫檢查
    檢查方法：X射線檢查（RT）、超聲波檢查、液體滲透檢查（PT）等。

波紋管成形
    成形方法：液壓成形，機械成形，滾壓成型。
    成形設備：擁有4400×4400mm的大平面液壓成形機，可成型Φ4000mm以下的波紋管；擁有超大平面、組合式液壓設備的生產技術，可成型Φ12000mm以下的波紋管。擁有機械漲形設備，滾壓成型設備，成形直徑Φ100㎜~Φ8000㎜。


產品檢驗

    焊縫檢查
    檢查方法：X射線檢查（RT）、超聲波檢查、液體滲透檢查（PT）等。
    檢測設備：射線檢測機，超聲波檢測機等。

    產品型式試驗
    方法：產品在額定位移下，進行疲勞試驗，測試產品的疲勞壽命，還可同時完成產品的剛度測試。
    設備：有負荷軸向疲勞試驗機、無負荷軸向疲勞試驗機、有負荷角向疲勞試驗機、有負荷橫向疲勞試驗機。

    產品氣密性檢查和強度試驗
    方法：采用壓縮空氣進行氣密性檢查：用低氧水作介質進行強度試驗。氣密性試驗壓力為設計壓力的1.15倍，強度試驗壓力為設計壓力的1.5倍。
    檢測設備：氣壓試驗機、水壓試驗機、真空試驗機、氦質譜檢漏儀。

分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們?cè)诂F(xiàn)實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

用戶手冊

安裝須知: 　　1、波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，要符合設計要求。 　　2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。 　　3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。 　　4、嚴禁用波紋管補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。 　　5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。 　　6、管系安裝完畢后，應盡快拆除波紋管補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。 　　7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。 　　8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。 　　9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。 　　10、與補償器波紋管接觸的保溫材料應不含氯。 　　11、安裝波紋管補償器時應設臨時固定裝置，待管道安裝完后(包括系統試壓、吹洗合格后)，方可拆除臨時固定裝置。 　　12、波紋管補償器的預拉伸問題比方形補償器顯得更為重要，不可忽視。在向廠家訂購補償器時，應向廠家提供供熱管道的介質溫度、壓力參數、安裝時可能的環境溫度參數和補償器的布置圖，以便生產廠能了解所需的補償器應有的補償能力，或者直接向生產廠提出補償能力的要求。 　　13、波紋管補償器前后的管子應在同一軸線上。

某碳鋼管道，公稱通徑DN=500mm，工作壓力P=0.4MPa，介質最高溫度Tmax=250℃，最低溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。 1、選型，管段所需補償量為： X=a·L·△T =0.0133×85(250-0) =283mm

式中：a為線膨脹系數，取0.0133mm/m·℃(查樣本選0.6FS500×J)

2、支座壓力： 查樣本0.6FS500×12J補償器 A=2445cm2 Kx=141N/mm 壓力推力：Fp=100·P·A=100×0.6×2445=146700N 軸向彈力：Fx=Kx·X=141×283=39903N 支座受力：F=Fp+Fx=146700+39903=186603N
