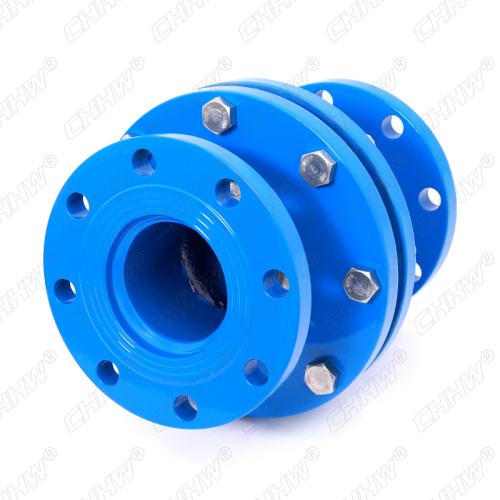

【產品別名】：E型球形補償接頭(球形補償接頭 球形補償器 角度接頭)

【產品規格】：DN100~2400mm

【產品認證】：出廠檢測

【工作壓力】：0.6~1.6MPa

【工作溫度】：120℃

【生產周期】：3~25天

全國統一服務熱線：400-077-8988

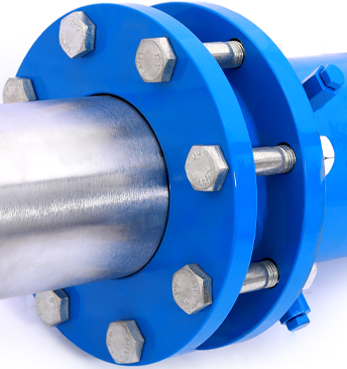

產品概述

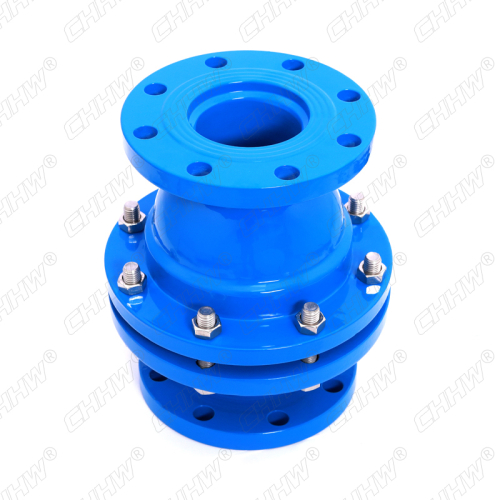

CHHW-華威牌生產的E型球形補償接頭是由圓形殼體，球體，密封圈組成。殼體包含著圓形球體，中間有密封圈連接，這樣球形補償器就能自由的在活動范圍內實現各個角度的位移補償，適用于出現角向位移的管道，方便施工。CHHW生產的E型球形補償接頭具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。

E型球形補償接頭是由圓形殼體，球體，密封圈組成。殼體包含著圓形球體，中間有密封圈連接，這樣球形補償器就能自由的在活動范圍內實現各個角度的位移補償，適用于出現角向位移的管道，方便施工。

E型球形補償接頭是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉中心在8角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。CHHW生產的E型球形補償接頭具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。

E型球形補償接頭熱噴涂技術是金屬表面處理中的一個關鍵支系，它是根據火苗、電孤或等離子技術等熱原，水平布置球形補償器時，由于球形補償器自重較大，應考慮設置平臺。其球補與平臺接觸處，將某類條狀和粉狀的原材料加溫至熔化或半溶化情況，并將加快產生的熔滴髙速噴向基材產生鍍層。

鍍層具備抗磨損、而浸蝕、而高溫和隔熱保溫等特性，能夠?qū)δ?、浸蝕或生產加工偏差造成的E型球形補償接頭規格減少開展恢復。利用酸溶液去除鋼鐵表面上的氧化皮和銹蝕物的方法稱為酸洗。酸洗用酸有硫酸、鹽酸、磷酸和混合酸等。酸洗過程就是為了去除表面氧化皮，后經過潤滑處理，再進行拔制深加工。無縫管如果不酸洗、表面可能有氧化物和油污，磷化液核能無法將它們除去，磷化質量會降低。

而且無縫管在制造過程中，經過多道工序后，如果稍微不注意，都會在無縫管表面留下傷痕，使零部件抗 腐蝕性能降低，直接影響使用壽命。E型球形補償接頭主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉在范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。球形補償器應盡量設置在管道彎頭附近處，以其補償量?？筛S球形補償器來回移動，使球補時動作更加靈活可靠。E型球形補償接頭形變很小，不可以做到表層光滑度與規格度的規定，也沒法做到預制構件的抗壓強度指標值;形變很大，E型球形補償接頭的塑性變形、延展性減少太多，并且，晶體被拉得太過長細，產生了結締組織，金屬材料會具備顯著的各種各樣。

E型球形補償接頭的軸徑，平行面于晶體的變長方位，抗壓強度上升，E型球形補償接頭的軸向，垂直平分晶體的變長方位，抗壓強度反倒減少，而油壓缸較大的地應力正存有于E型球形補償接頭的軸向上，因此，形變很大對充分運用冷拔鋼管的特性不好。

球形補償接頭-特點

 1、用于熱力管道中，補償熱膨脹，其補償能力為“冂”補償器的5-10倍

 2、用于飛機排氣設施上，補償沖擊膨脹。

 3、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中，作萬向接頭用

 4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因?qū)艿喇a(chǎn)生破壞

 5、當管道有安裝誤差或出現工作變形時，裕隆管道設備有限公司E型球型補償接頭的連接部位應保證不泄露。E型球型補償接頭的伸縮量、可撓量不小于15°

 6、能承受管路的軸向伸縮、錯位、及撓曲變形。地埋安裝時，應能承受建筑物穿墻管與埋地管道間較大的不均勻沉降

球形補償接頭-優點

E型球形補償接頭主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉中心在8角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。

結構材質

	序號	名稱	數量	材料
	1	球型管	1	QT400-15
	2	壓蓋	1	QT400-15
	3	螺栓	–	不銹鋼
	4	螺母	–
	5	密封圈	1	NBR、NR、FPM
	6	球體	1	QT400-15

技術條件

適用溫度℃Applicable Temperature	-60℃~+100℃（特殊可達-194℃～+400℃）-20℃~+100℃(-194℃～+400℃ under special conditions)
適用介質Applicable Medium
	本產品常用金屬波紋管為304材質不銹鋼波紋管、我們也可加工黃銅波紋管、錫青銅波紋管、鈹青銅波紋管。

規格參數

適用管路

給水行業-補償器應用	火電工程-補償器應用	水泥廠-補償器應用	排水-補償器應用	水力發電-補償器應用
化工行業-補償器應用	消防-補償器應用	污水處理廠-補償器應用	石油開采-補償器應用	天然氣管道-補償器應用

施工細節

波紋管管坯下料     下料方法：剪板
    下料設備：剪板機，其特點是在3M長度內直線度誤差小于0.1mm，能充分保證薄壁焊接時需要的對接精度。

波紋管管坯縱縫焊
    焊接方法：自動氬弧焊，采用氬氣和氮氣混合氣體保護焊。
    焊接設備：縱縫焊機2臺，焊機具有自動電弧跟蹤系統，自動送焊絲系統，焊接性能穩定，質量可靠。
    焊縫檢查
    檢查方法：X射線檢查（RT）、超聲波檢查、液體滲透檢查（PT）等。

波紋管成形
    成形方法：液壓成形，機械成形，滾壓成型。
    成形設備：擁有4400×4400mm的大平面液壓成形機，可成型Φ4000mm以下的波紋管；擁有超大平面、組合式液壓設備的生產技術，可成型Φ12000mm以下的波紋管。擁有機械漲形設備，滾壓成型設備，成形直徑Φ100㎜~Φ8000㎜。


產品檢驗

    焊縫檢查
    檢查方法：X射線檢查（RT）、超聲波檢查、液體滲透檢查（PT）等。
    檢測設備：射線檢測機，超聲波檢測機等。

    產品型式試驗
    方法：產品在額定位移下，進行疲勞試驗，測試產品的疲勞壽命，還可同時完成產品的剛度測試。
    設備：有負荷軸向疲勞試驗機、無負荷軸向疲勞試驗機、有負荷角向疲勞試驗機、有負荷橫向疲勞試驗機。

    產品氣密性檢查和強度試驗
    方法：采用壓縮空氣進行氣密性檢查：用低氧水作介質進行強度試驗。氣密性試驗壓力為設計壓力的1.15倍，強度試驗壓力為設計壓力的1.5倍。
    檢測設備：氣壓試驗機、水壓試驗機、真空試驗機、氦質譜檢漏儀。

分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

用戶手冊

使用說明： 一般情況下，選用波紋管的材料應滿足下列條件： 高彈性、抗拉強度和疲勞強度，保證波紋管正常工作。 良好的塑性，便于波紋管的加工成形，且能通過隨后的處理工藝（冷作硬化、熱處理等）獲得足夠的硬度和強度。 較好的耐腐蝕性能，滿足波紋管在不同環境下工作要求。 良好的焊接性能，滿足波紋管在制作過程中的焊接工藝要求。 對于地溝敷設的熱力管網，當補償器所處管道地勢較低時，雨水或事故性污水會浸泡波紋管，應考慮選用耐蝕性更強的材料，如鐵鎳合金、高鎳合金等。 軸向型復式波紋補償器主要利用橡膠的獨特性能，如高彈性、高氣密性、耐介質性和耐候性及耐輻射性等。采用高強度、冷熱穩定性強的聚酯簾布斜交與之復核后經高壓、高溫模壓交聯而成。 復式波紋補償器，可以滿足管道的軸向補償，補償量大，比較經濟是其特點。法蘭連接按機標JB81-59供貨，也可以根據用戶要求按國標、化標或其它標準供貨。 應用舉例：

某碳鋼管道，公稱通徑DN=500mm，工作壓力P=0.4MPa，介質最高溫度Tmax=250℃，最低溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。 1、選型，管段所需補償量為： X=a·L·△T =0.0133×85(250-0) =283mm

式中：a為線膨脹系數，取0.0133mm/m·℃(查樣本選0.6FS500×J)

2、支座壓力： 查樣本0.6FS500×12J補償器 A=2445cm2 Kx=141N/mm 壓力推力：Fp=100·P·A=100×0.6×2445=146700N 軸向彈力：Fx=Kx·X=141×283=39903N 支座受力：F=Fp+Fx=146700+39903=186603N

服務保障

華威本著高質量，優服務， 尋發展的精神理念和負責、公正的原則向客戶承諾:

一、產品配發檢驗合格證書及說明書，以確保用戶能正確安裝使用我公司產品。

二、本頁面產品均按有關國家標準生產和檢驗。嚴格履行、兌現產品三包，嚴格執行國家工業產品售后服務有關規定，對出廠產品自發貨日起，1年質保，若買方能夠證實產品是符合本公司建議的方法正確安裝與使用；能夠證實產品本身確有設計、材料或加工缺陷，并向本公司提出書面申請，本公司將負現缺陷產品免費召回維修，更換或按訂貨價全額退款。

三、如果用戶對我公司產品提出質量異議，公司保證在接到用戶提出異議后48小時內作出處理意見。若需現場解決的，即刻派出CHHW技術服務人員，并做到質量問題不解決服務人員不撤離。對每件用戶反饋的產品質量問題及處理結果我公司將予以存檔。

四、在任何情形下，我公司均不承擔因缺陷產品維修，更換而導致的勞務、材料、設備、工程或其他相關的連帶費用。我公司此項產品售后服務承諾可以代替其他明示或暗示形式產品質量擔保，并且可視為買方的賠償和賣方的責任。



華威宗旨：對工程負責，讓用戶滿意

華威愿景：打良心品牌，爭做行業內佼佼者
